關于Mini LED 背光芯片在刺晶工藝中錫膏黏度的選擇
Mini LED芯片刺晶轉移工藝是Mini LED制造過程中的一個重要環節，Mini LED芯片刺晶轉移工藝是指將Mini LED芯片從晶圓中轉移到基板上的過程。這個過程中需要用到一個叫做刺晶轉移的技術。刺晶轉移是一種通過刺穿晶圓并將芯片轉移到另一個基板上的技術。這種技術可以使得Mini LED芯片的尺寸更小，從而提高Mini LED的分辨率和亮度。

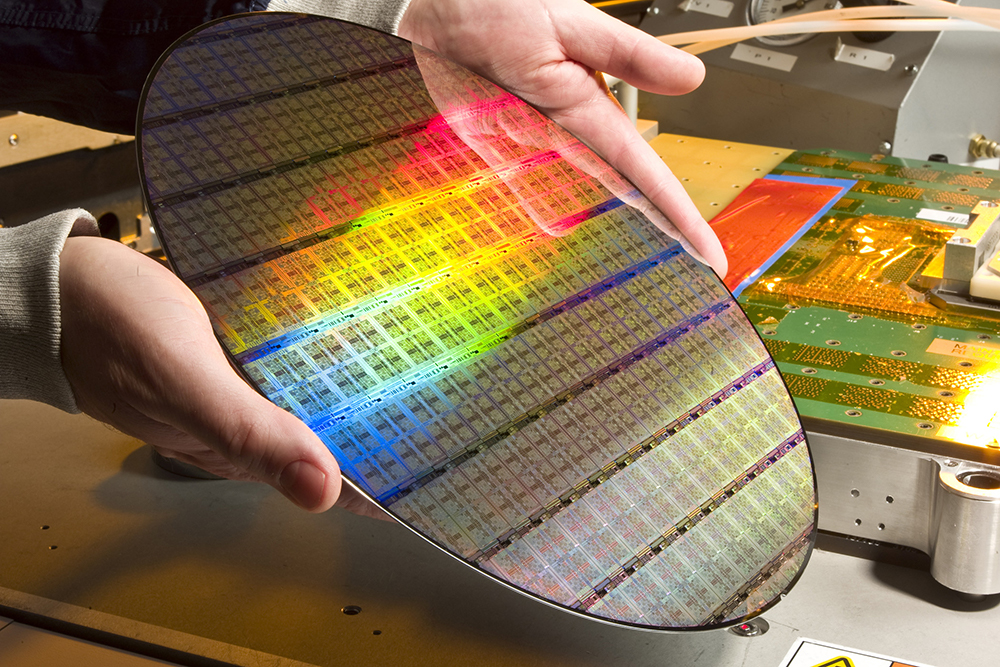

首先，需要在晶圓上制作出Mini LED芯片。Mini LED芯片通常是由氮化鎵材料制成的，其制造過程需要使用化學氣相沉積和光刻技術。
接下來，需要在晶圓上打上一層粘性膠。這層膠的作用是將芯片粘在晶圓上，防止其在轉移過程中移動或損壞。
然后，使用一個叫做刺晶針的工具，將針頭刺穿晶圓，將芯片從晶圓上取下。
接著，將芯片轉移到另一個基板上。這個基板可以是玻璃、聚酰亞胺或其他材料。
最后，需要用高溫處理來固定芯片在基板上，并去除粘性膠。
刺晶轉移工藝的優點在于可以實現高密度的Mini LED芯片制造，同時保證芯片的質量和穩定性。與傳統的Chip-on-Board技術相比，Mini LED芯片的尺寸更小、像素密度更高，可以實現更高的分辨率和更好的色彩表現。
Mini LED芯片刺晶轉移工藝是Mini LED制造過程中的一個重要環節，其可以幫助實現高密度、高亮度和高分辨率的Mini LED顯示器和背光源。

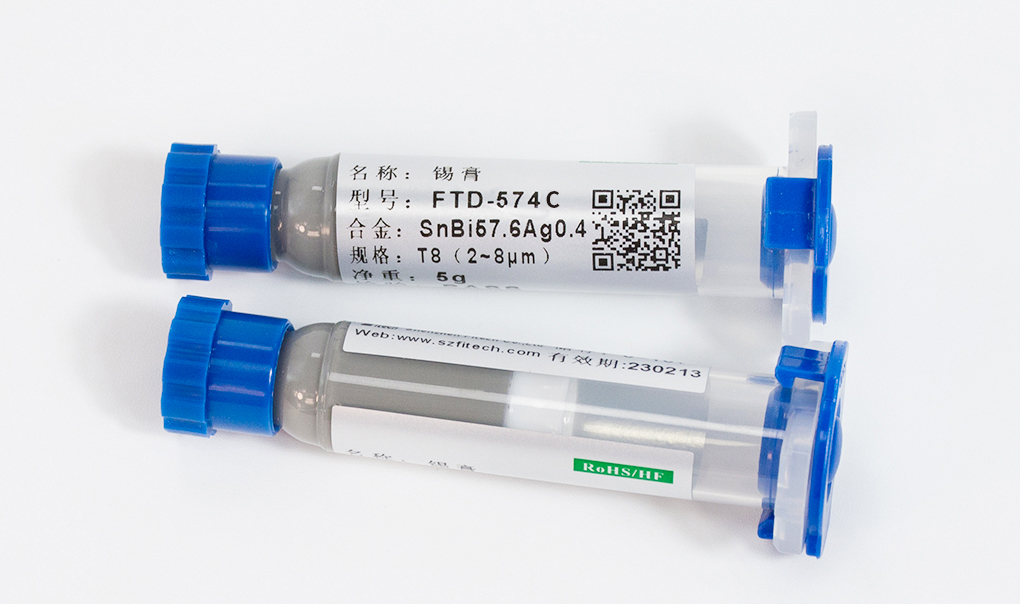

在Mini LED芯片刺晶轉移工藝中，錫膏的作用是幫助固定Mini LED芯片在基板上，以便進行后續的加工和封裝。
具體來說，錫膏是一種導電性較好的粘合劑，通常由導電顆粒、樹脂和溶劑等組成。在Mini LED芯片刺晶轉移的過程中，先將錫膏涂在基板上，并在其上放置Mini LED芯片。然后通過高溫處理來使錫膏熔化并固定Mini LED芯片在基板上。
錫膏的導電性能可以保證Mini LED芯片與基板之間的電信號傳遞，從而確保Mini LED顯示器和背光源的正常工作。同時，錫膏的黏性和粘度可以幫助固定Mini LED芯片在基板上，以避免其在后續加工過程中移動或脫落。
因此，錫膏在Mini LED芯片刺晶轉移工藝中是一個非常重要的材料。它可以提高Mini LED芯片的可靠性和穩定性，保證Mini LED顯示器和背光源的高品質和長壽命。
在Mini LED芯片刺晶轉移工藝中，對錫膏的粘著力有一定的要求，以確保Mini LED芯片能夠穩定地粘在基板上，避免在轉移過程中移動或脫落。
具體而言，錫膏的粘著力應該足夠強，以便將Mini LED芯片牢固地粘在基板上，并在轉移過程中不會出現松動或脫落。同時，錫膏的粘著力也不能過于強，否則可能會導致Mini LED芯片在后續的加工過程中難以去除。
此外，錫膏的粘著力還應該考慮到基板材料的性質和表面狀態。如果基板表面較為光滑，需要使用粘著力較大的錫膏以確保Mini LED芯片的穩定性。而如果基板表面較為粗糙，需要使用粘著力較小的錫膏，以便在后續加工過程中容易去除。
因此，在Mini LED芯片刺晶轉移工藝中，對錫膏的粘著力有一定的要求，需要根據具體的情況進行選擇和調整，以確保Mini LED芯片的穩定性和質量。
深圳市福英達工業技術有限公司高黏度錫膏更適合Mini LED刺晶轉移工藝，歡迎您與我們聯系咨詢。
