軟釬料和硬釬料的區(qū)別-深圳福英達
軟釬料和硬釬料的區(qū)別
軟釬料和硬釬料是釬焊工藝中兩類核心材料，它們的區(qū)別主要體現(xiàn)在熔點、成分、性能、應用場景及工藝要求等方面。
熔點與分類標準
軟釬料的熔點低于450℃，而硬釬料的熔點高于450℃。例如，常見的錫鉛合金軟釬料熔點僅為183℃，而銀基硬釬料的熔點范圍在600-970℃之間。這種分類并非絕對，但450℃已成為行業(yè)通用的分界線，用于區(qū)分兩類材料在工藝和應用上的差異。
成分體系
軟釬料以錫、鉛、鉍、銦等低熔點金屬為主。傳統(tǒng)錫鉛合金（如Sn63Pb37）因良好的潤濕性和導電性被廣泛應用，但因鉛的毒性，無鉛錫基合金（如Sn96.5Ag3Cu0.5）逐漸成為主流。硬釬料則以銀、銅、鋁、鎳等高熔點金屬為基材。銀基釬料通過添加銅、鋅等元素調(diào)節(jié)性能，兼顧強度與工藝性；銅磷釬料利用磷的自釬劑特性，降低焊接成本。
物理性能與強度
軟釬料的抗拉強度通常低于70MPa，塑性較好，但承載能力有限。硬釬料的抗拉強度普遍超過200MPa，部分高端合金可達500MPa，且耐高溫性能優(yōu)異。例如，銀基釬料在600℃以上仍能保持穩(wěn)定，而軟釬料在高溫下易軟化失效。
應用場景
軟釬料主要用于電子封裝、電氣接頭和食品器械等領域。電子行業(yè)中，錫銀銅系釬料（如Sn96.5Ag3Cu0.5）因熔點適中（219℃）和良好的導電性，被廣泛用于芯片焊接。硬釬料則適用于航空航天、制冷設備和軌道交通等場景。例如，銀基釬料用于航空發(fā)動機部件的連接，鋁基釬料專用于鋁合金焊接，滿足極端工況需求。
工藝特點

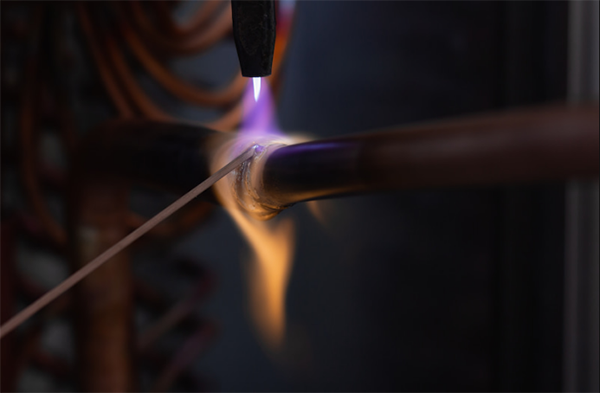

軟釬料可采用烙鐵、熱風槍等簡單工具，焊接溫度通?？刂圃阝F料熔點以上30-80℃，以避免母材氧化。硬釬料需使用火焰釬焊、真空釬焊等高溫工藝，并常配合硼砂、硼酸等釬劑，以去除氧化物并促進潤濕。例如，氧乙炔火焰釬焊溫度可達3000℃，適用于高熔點金屬的連接。
環(huán)保趨勢
軟釬料正加速無鉛化轉(zhuǎn)型，低溫合金如 FL170FL200，高可靠合金如FR209和納米顆粒增強型釬料成為研究熱點。硬釬料領域則聚焦于減少鎘等有害元素，開發(fā)真空釬焊技術以降低污染。例如，歐盟已禁止電子工業(yè)中使用含鎘釬料，推動銀基釬料向低鎘或無鎘方向發(fā)展。
軟釬料與硬釬料的核心差異在于熔點與強度，選擇依據(jù)主要為焊接件的工作溫度、載荷要求及工藝可行性。隨著技術進步，兩者在成分優(yōu)化和環(huán)保性能方面均持續(xù)演進。
-未完待續(xù)-
*免責聲明:本文由作者原創(chuàng)。文章內(nèi)容系作者個人觀點，轉(zhuǎn)載僅為了傳達一種不同的觀點，不代表對該觀點贊同或支持，如有侵權，歡迎聯(lián)系我們刪除!除了“轉(zhuǎn)載”文章，本站所刊原創(chuàng)內(nèi)容著作權屬于深圳福英達，未經(jīng)本站同意授權，不得重制、轉(zhuǎn)載、引用、變更或出版。
返回列表
