檢查錫膏的質量通常包括哪些指標？
檢查錫膏質量通常需要從物理性能、化學性能、焊接性能、成分合規性及工藝可靠性等多個維度進行綜合評估。以下是具體指標及檢測方法
錫膏質量綜合評估體系
一、物理性能

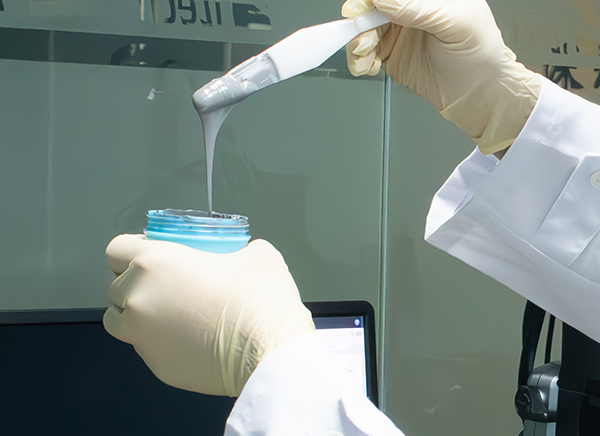

粘度與觸變性
粘度范圍需控制在80-300 Pa·s（依印刷工藝調整），觸變性通過剪切速率變化時的粘度恢復率評估。檢測采用旋轉粘度計（如Malcom）在10rpm基準轉速測量，同步進行刮刀測試驗證印刷邊緣銳利度。標準依據JIS-Z-3284及IPC-J-STD-004。
粒度分布
常規T3級粒徑要求25-45μm，精密T5級需15-25μm，顆粒形狀必須為真球狀（正圓/橢圓）。激光粒度儀或顯微鏡結合圖像分析軟件檢測D10/D50/D90分布及球形度，依據J-STD-005和IPC-TM-650 2.2.14標準。需警惕D10<15μm引發的飛濺及D90>45μm導致的鋼網堵塞風險。
塌陷性
印刷后經150℃烘烤需滿足0.3mm間距無橋接。使用IPC-A-21或IPC-A-20塌陷測試板模擬觀察，標準遵循IPC-TM-650 2.4.35。該性能與助焊劑觸變劑含量強相關，建議階梯升溫測試（1.5℃/s→3℃/s）評估抗塌陷極限。
二、化學性能
助焊劑活性
活性等級需符合IPC-J-STD-004的R/RMA/RA分級。銅鏡測試觀察銅面侵蝕程度，潤濕平衡法測量鋪展力。其中RMA級（輕微穿透）適用消費電子，RA級（完全穿透）適用工業場景。
鹵素含量
無鹵錫膏要求氯溴總量<1500ppm，高鹵素產品需明確應用場景。離子色譜儀定量檢測，注意XRF無法檢測有機鹵素。標準依據JIS-Z-3284及IPC-J-STD-004。
金屬含量與純度
主成分（如SAC305的Sn96.5/Ag3.0/Cu0.5）需符合J-STD-006，雜質（Fe/Zn等）<5ppm。直讀光譜儀（OES）或XRF分析元素比例，標準引用J-STD-006與IPC-TM-650 2.2.20。
三、焊接性能
潤濕性與擴展性
銅或Ni/Au焊盤鋪展面積>85%，無邊緣不浸潤或焊球缺陷。光學顯微鏡/AOI檢測擴展率，X射線輔助驗證空洞率。標準依據JIS-Z-3197及IPC-A-610。OSP焊盤要求>80%，ENIG焊盤>75%。
空洞率
汽車電子要求焊點空洞<5%，BGA等密集焊點需<3%。X射線檢測儀掃描焊點內部結構，依據IPC-7095和IPC-A-610。主要成因包括揮發物殘留（可通過延長預熱改善）及焊膏氧化（推薦氮氣保護回流）。
熔點匹配性
熔融窗口（液相線以上時間）控制在60-90秒?；亓鳡t測溫儀（如KIC）模擬焊接曲線，標準遵循IPC-TM-650 2.4.45。
四、成分合規性
合金成分
無鉛錫膏主成分需滿足J-STD-006，鉛含量<0.1%?；鸹ㄖ弊x光譜儀分析成分，標準引用IPC-TM-650 2.2.20。
助焊劑殘留
免洗型要求表面絕緣電阻（SIR）>100MΩ，殘留物電導率<10μS/cm。85℃/85%RH環境72小時SIR測試，觀察銅箔腐蝕，依據JIS-Z-3197和IPC-TM-650 2.6.3.2。
五、工藝可靠性
印刷適應性
0.3mm以下焊盤體積誤差<±10%，無橋連缺印。3D SPI設備檢測印刷圖形尺寸，標準遵循IPC-TM-650 2.4.35。印刷窗口指數（PWI）計算公式：|實測體積-目標體積|/公差范圍×100%，超過100%需調整工藝。
長期穩定性
未開封錫膏在0-10℃冷藏3個月后，黏度變化<8%。采用50℃存放7天的加速老化法模擬，依據IPC-TM-650 2.2.14。活化能Ea>50kJ/mol可保證6個月有效期。
機械強度
焊點剪切力需達標，150℃/24小時老化后強度下降<10%。剪切力測試儀結合SEM分析斷裂面，標準引用IPC-TM-650 2.4.19。汽車電子建議增加熱循環測試（-55℃?125℃）。
六、檢測工具與標準
物理檢測：旋轉粘度計、激光粒度儀、3D SPI、塌陷測試板
化學分析：XRF光譜儀、離子色譜儀、銅鏡測試裝置、潤濕平衡儀
焊接驗證：X射線檢測儀、AOI系統、剪切力測試儀、熱循環箱
核心標準：
IPC-J-STD-004（助焊劑）、IPC-J-STD-005（焊膏測試）
JIS-Z-3284（合金）、IPC-7095（BGA空洞）
IPC-TM-650系列（測試方法）
汽車電子附加要求：離子污染<0.75μg/cm2（VDA 2629）
實施要點：
來料必檢粘度/金屬含量/鹵素，月檢焊點強度/SIR
采用在線粘度計（Malvern Insitec）與AI視覺SPI（Koh Young）實現過程監控
按產品等級動態管控：消費電子允差±10%，汽車電子收緊至±5%
此體系通過多維度協同驗證，確保錫膏在SMT工藝中的性能一致性及長期可靠性。關鍵指標偏離時（如金屬含量偏差>0.5%），需立即啟動糾正措施并追溯根本原因。
-未完待續-
