先進封裝的散熱材料有哪些?

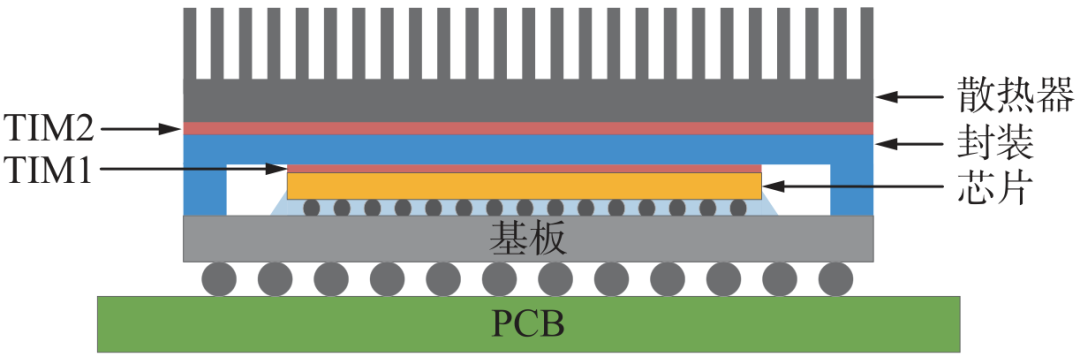

先進封裝中的散熱材料主要包括高導熱陶瓷材料、碳基高導熱材料、液態金屬散熱材料、相變材料(PCM)、新型復合材料等,以下是一些主要的先進封裝散熱材料及其特點:




一、高導熱陶瓷材料

氮化鋁(AlN)和氮化硅(Si?N?):這些陶瓷材料的熱導率可達100~200 W/(m·K),并且具備優異的機械強度和電絕緣性,成為功率電子封裝的首選。例如,在電動汽車的SiC功率模塊中,氮化硅AMB(活性金屬釬焊)基板已廣泛用于提升散熱性能。


二、碳基高導熱材料

石墨烯:理論熱導率高達5000 W/(m·K),比銅高出十倍。但由于制備難度大,目前主要用于導熱填料、涂層和復合材料。人工合成的高取向熱解石墨(HOPG)也具有極高的面內熱導率(>1500 W/(m·K)),在智能手機、筆記本電腦等消費電子散熱領域得到廣泛應用。

碳納米管(CNT)和鉆石復合材料:也在研究中。例如,美國半導體公司CVD Diamond開發的金剛石基板,熱導率可達2000 W/(m·K),適用于射頻功率器件的散熱優化。


三、液態金屬散熱材料

鎵基合金:因其超高的熱導率(>30 W/(m·K))和極低的界面熱阻,成為高端散熱應用的突破性方案。例如,英特爾和AMD已在高性能處理器上應用液態金屬導熱界面材料(TIM),相比傳統硅脂導熱效率提高3~5倍,有效降低核心溫度。此外,液態金屬還可用于微流道冷卻系統,使冷卻液直接接觸芯片,提高散熱效率。


四、相變材料(PCM)

相變材料通過吸收和釋放潛熱來調節溫度,適用于短時高功率脈沖散熱。例如,某些石蠟基PCM可在50~100°C范圍內熔化并吸收大量熱量,避免芯片溫度驟升,在5G基站、激光器等高脈沖功率設備中有較大應用潛力。

五、新型復合材料

金剛石/銅復合材料:結合了金剛石的高熱導率和銅的適配熱膨脹系數及加工成型性,成為新一代極具發展?jié)摿Φ臒峁芾聿牧?。中國廠商通過界面金屬化工藝突破,金剛石銅熱導率穩定達600~800 W/(m·K),成本較進口低30%~40%,逐步切入華為、比亞迪等高端供應鏈。

碳化硅材料:導熱性能優異,有望在中介層、散熱基板等環節應用。例如,英偉達計劃在新一代GPU芯片的先進封裝環節中采用碳化硅襯底作為中介層材料,以優化整體封裝尺寸并提高散熱性能。臺積電也正計劃將12英寸單晶碳化硅應用于散熱載板,取代傳統的氧化鋁、藍寶石基板或陶瓷基板。

六、福英達的創新貢獻

液態金屬導熱膏:液態金屬是一大類多金屬合金功能材料,在常溫、常壓下呈液體狀態,可流動,具有沸點高、導電性強、熱導率高等特點。其制造工藝不需要高溫冶煉,環保無毒,主要應用在消費電子與精密結構件,高效熱管理場景,增材制造與印刷電子,生物醫療,能源與化工,汽車與機器人等領域。

高導熱焊錫膏:福英達研發的高導熱焊錫膏采用特殊配方,兼具優異的導熱性能和焊接可靠性。該材料可高效將芯片產生的熱量傳導至散熱基板,降低工作溫度,延長設備壽命。例如,在高性能AI芯片封裝中,福英達的高導熱焊錫膏通過優化合金成分和顆粒尺寸,顯著提升了焊點的導熱效率和機械強度。

定制化散熱解決方案:福英達還提供定制化的散熱材料服務,根據客戶的具體需求和封裝結構,開發符合其要求的散熱材料。這種服務模式能夠更好地滿足客戶的個性化需求,提高散熱解決方案的針對性和有效性。例如,在激光器貼片封裝中,福英達通過優化金錫合金焊料的成分和工藝參數,實現了高強度、高可靠性的焊接效果。



-未完待續-
