LED芯片封裝為何首選高溫錫膏?揭秘其穩定性的奧秘

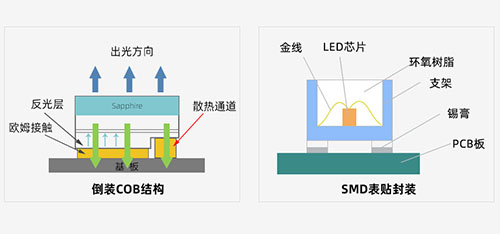

LED芯片封裝中,高溫錫膏因其高熔點和可靠焊接性能成為首選,而福英達作為高溫錫膏領域的專業廠商,通過材料配方優化與工藝適配性設計,為LED封裝提供了高穩定性的解決方案。以下結合其產品特性展開分析:

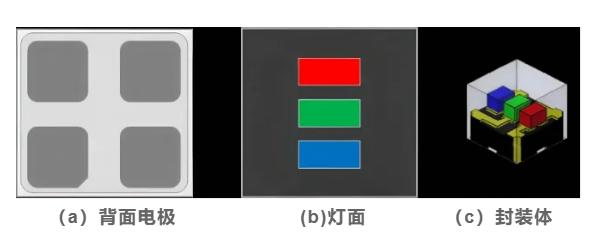

MIP結構

一、高熔點特性:物理基礎保障熱穩定性

福英達高溫錫膏采用Sn-Cu-XSnCu以及SnSb合金體系,熔點超過217℃,部分特殊配方產品熔點甚至可達280℃(如金錫合金焊膏)。這一特性直接解決了LED封裝中的兩大熱挑戰:

避免焊點重熔:在雙面回流焊工藝中,其熔點遠高于回流峰值溫度(通常170-200℃),可確保焊點在多次加熱中保持穩定,避免器件虛焊或脫落。

適應高功率場景:LED芯片在工作時會產生熱量,尤其是大功率LED(如汽車照明、戶外顯示),其結溫可能超過100℃。福英達高溫錫膏的焊點在長期高溫運行中強度保持率超過95%,能有效抵抗熱疲勞,避免焊點開裂。


二、可靠焊接性能:機械與電氣雙重保障

福英達高溫錫膏的焊接效果顯著優于低溫錫膏,具體表現為:

機械強度高:SAC合金的剪切強度可達40MPa以上,遠高于低溫錫膏(如Sn-Bi合金的20-30MPa)。在Mini LED封裝中,通過添加微量鎳(Ni)、鈷(Co)等金屬增強相,焊點剪切強度可進一步提升至50MPa以上,有效防止芯片因應力集中而破裂。

電氣性能穩定:焊接后殘留物極少,且為白色透明,絕緣阻抗高(>1010Ω),可避免電化學遷移導致的短路風險。此外,其低空洞率(通常<5%)減少了熱阻,有助于LED芯片的散熱,延緩光衰并延長器件壽命。


三、穩定材料配方:化學優勢適配復雜工藝

成分穩定:SAC合金的成分比例經過長期優化,濕性適中,可適應不同檔次焊接設備的要求,無需在充氮環境下完成焊接。

印刷性能優異:粘變化極小,鋼網上的可操作壽命超過8小時,且印刷后數小時仍保持原形狀,無坍塌現象,確保貼片元件不產生偏移。

耐環境性能強:針對戶外顯示的高濕環境,采用無鹵素助焊劑,殘留物表面絕緣電阻高,可防止腐蝕和漏電。其耐高溫性能(熔點220-250℃)也使其適用于車載顯示等極端環境。

四、應用場景適配性:全場景覆蓋提升可靠性

福英達高溫錫膏的穩定性優勢在LED封裝的不同場景中均得到驗證:

傳統LED封裝:在功率管、二極管、三極管等元件的封裝中,其可靠性高,不易脫焊裂開,尤其適用于高頻焊接和散熱器模組焊接。

Mini LED封裝:Mini LED芯片尺寸?。ㄍǔ?/font><200μm),對固晶錫膏的顆粒度、工藝性能、焊接性能和耐溫性提出更高要求。福英達通過采用超細錫粉(5-15μm)、高導熱合金(65-70W/m·K)和耐高溫專門配方(熔點220-250℃),成為破解Mini LED封裝精度、散熱和均勻性難題的核心材料。

高可靠性需求場景:福英達的金錫焊膏(熔點達280℃)印刷性/點膠性能穩定,焊后機械強度和導電性優秀,能夠用于航天航空、軍工、功率半導體等高可靠性焊點制備。




-未完待續-
